ALU Verbindungsprofil
Verbindungsprofil am Vordach

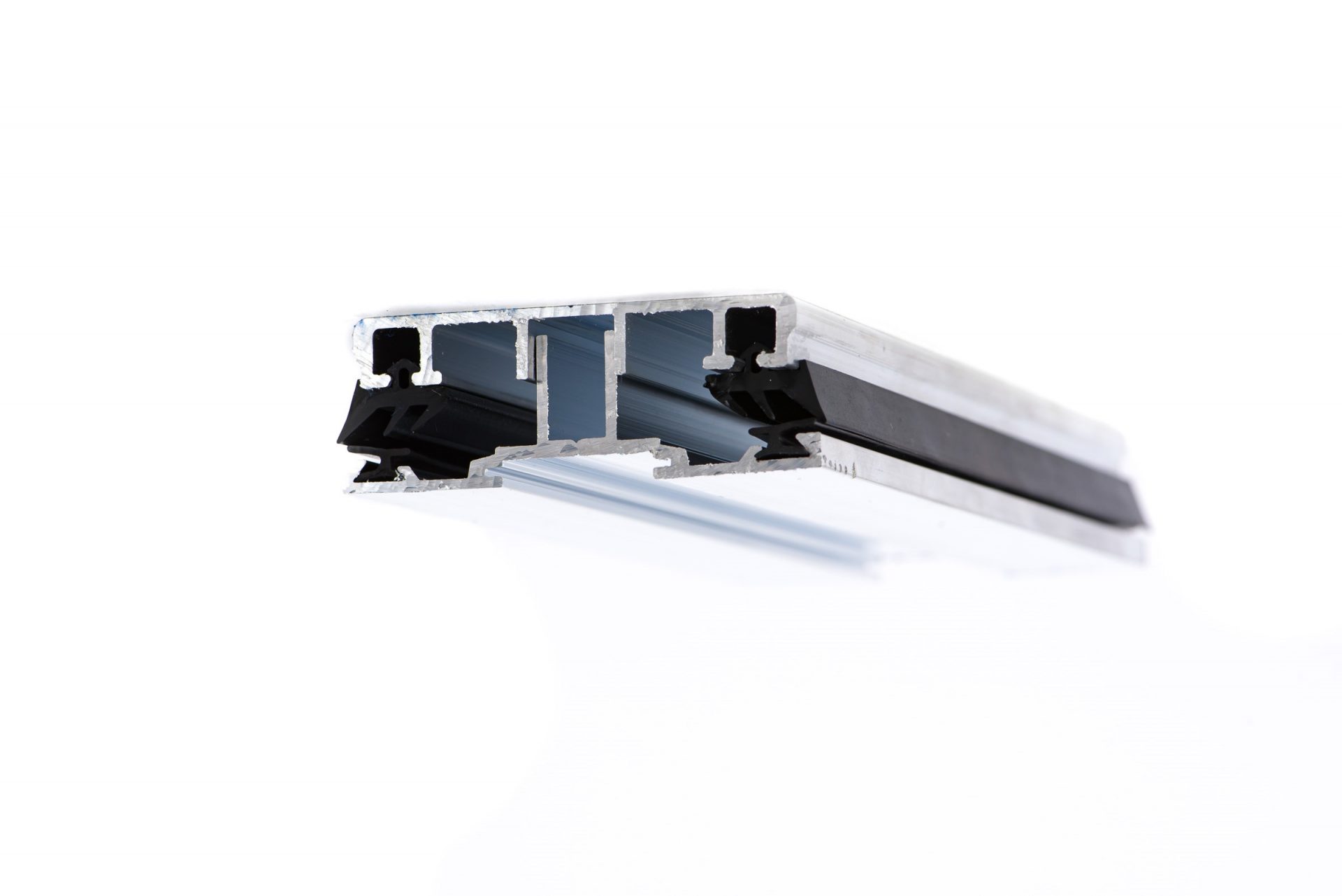

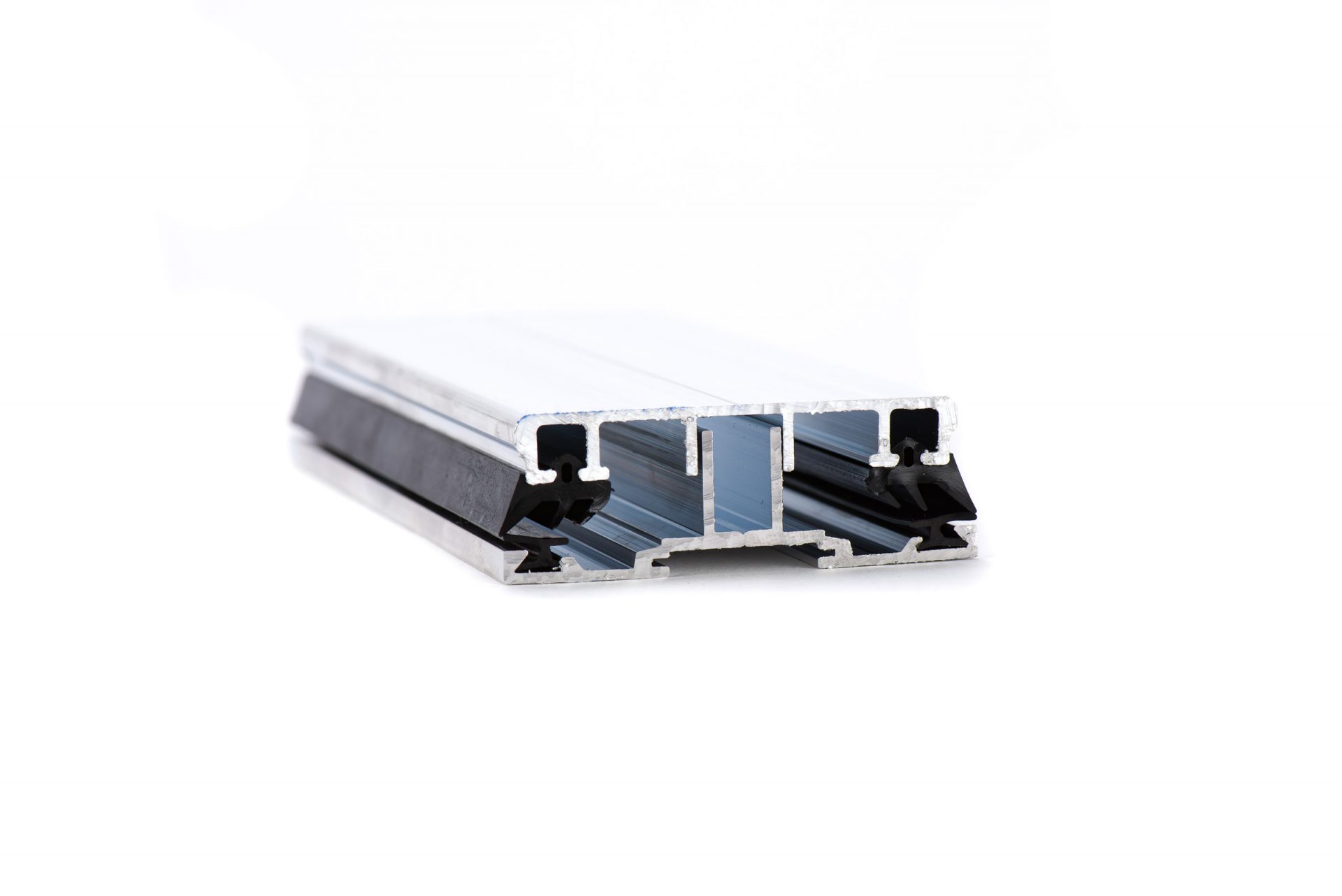

Verbindungsprofil aus Aluminium
Das Verbindungsprofil ist für die Verbindung von Paneelen auf einem Vordach mit Querbalken oder wenn der Längsbalken schmaler als 5 cm ist, vorgesehen. Das untere ALU-Profil wird auf die Querträger gelegt, an denen die Paneele verbunden werden sollen, wobei ein Abstand von ca. 25 mm zwischen den Paneelen einzuhalten ist. Legen Sie eine Gummidichtung in die linke und rechte Nut des oberen und unteren ALU-Profils ein, um sicherzustellen, dass das Paneel beim Eindrehen des Profils ohne Beschädigung an der Struktur befestigt wird und eine dichte Abdichtung gewährleistet ist.
Das Profil ist in einer Standardbreite von 60 mm und in Längen von 6 m, 7 m und 9 m erhältlich.
Für ein besseres Aussehen kann das Profil mit einer ALU-Beschichtung versehen werden.
ALU-Klemmprofil passend zur Platte auswählen
Ein Klemmprofil muss zur Plattenstärke, Unterkonstruktion und vorgesehenen Dichtung passen. Vor der Bestellung sind Profilbreite, Schraubenabstand, EPDM-Dichtungen, Randabstände und die zulässige thermische Bewegung der Platte zu klären. Das Profil ersetzt keine statische Prüfung der Unterkonstruktion. Nennen Sie uns Plattentyp, Stärke, Länge, Auflager und Anwendung, damit Profil und Zubehör als zusammengehörendes System geprüft werden können.
Für die Mengenermittlung benötigen wir außerdem die Dachbreite, die Länge in Gefällerichtung und eine Skizze der Plattenaufteilung. So lassen sich Verbindungspunkte, Randprofile, Dichtungen, Schrauben und mögliche Profilstöße gemeinsam erfassen. Verwenden Sie nur Kombinationen, die für die gewählte Platte und Anwendung vorgesehen sind.
